Xiaomi E-Scooter Firmware Installation am PC per UART Adapter
Technische Dokumentation für Mi 4 Mi 4 Pro Gen2 Mi 5 Mi 5 Pro Mi 5 Max
Wichtiger Hinweis
Dies ist kein permanentes Tuning-Modul. Der Adapter dient ausschließlich zur Installation alternativer Firmware über den PC und muss nach der Installation wieder entfernt werden.
Rechtliche Hinweise & Sicherheit
Nutzung im öffentlichen Straßenverkehr
Die Verwendung modifizierter E-Scooter im öffentlichen Straßenverkehr in Deutschland ist nicht gestattet. Durch Modifikationen erlischt die Allgemeine Betriebserlaubnis (ABE). Die weitere Nutzung stellt eine Ordnungswidrigkeit dar und kann mit Bußgeldern geahndet werden.
Sicherheitsrisiken
Modifizierte E-Scooter unterliegen durch erhöhte Geschwindigkeiten verstärkten mechanischen Belastungen. Dies kann zu Ausfällen sicherheitsrelevanter Komponenten führen:
- Bremssystem
- Rahmenstruktur
- Bereifung
- Klappmechanismus
Eine regelmäßige technische Überprüfung durch Fachpersonal wird empfohlen.
Haftungsausschluss
Die Verwendung erfolgt auf eigenes Risiko. Für Sach- und Personenschäden wird keine Haftung übernommen. Der Versicherungsschutz erlischt mit dem Verlust der ABE.
Empfehlung: Vermeiden Sie die Nutzung der Hersteller-App und führen Sie keine offiziellen Updates durch, da diese die Modifikationen rückgängig machen können.
Systemanforderungen & Vorbereitung
Hardware-Anforderungen
- Xiaomi E-Scooter (kompatible Modelle siehe oben)
- Jupoma Tuning Adapter oder FT232RL TTL-Wandler
- Computer mit Windows 10/11, macOS oder Linux
- USB-C Datenkabel (kein reines Ladekabel)
- 3mm Innensechskantschlüssel
Software-Optionen
Alternative: Eigenbau-Adapter
Sie können einen FT232RL TTL-Wandler mit einem 5Pin M7 Juliet-Kabel selbst zusammenlöten. Detaillierte Anleitung unter: wiki.bastelpichi.de/4pro2nd
Modellauswahl
Wählen Sie Ihr E-Scooter Modell für die entsprechenden Firmware-Optionen:
Firmware-Downloads
Xiaomi Mi 4 - Firmware-Versionen
| Version | Geschwindigkeiten | Standard | Mit Tempomat | Tempomat + Display-Limit |
|---|---|---|---|---|
| Unbegrenzt | Drive: 22 km/h | Sport: Keine Begrenzung | Download | Download | Download |
| Moderat | Drive: 15 km/h | Sport: 25 km/h | Download | Download | Download |
| Legal + Toleranz | Drive: 15 km/h | Sport: 22 km/h | Download | Download | - |
| Original | Drive: 15 km/h | Sport: 20 km/h | Download | - | - |
Xiaomi Mi 4 Pro Gen2 - Firmware-Versionen
| Version | Geschwindigkeiten | Standard | Zerostart | Tempomat | Zerostart + Tempomat |
|---|---|---|---|---|---|
| Unbegrenzt | Drive: 22 km/h | Sport: Keine Begrenzung | Download | Download | Download | Download |
| Balance | Drive: 15 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| Allround | Drive: 22 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| EU-Version | Drive: 15 km/h | Sport: 25 km/h | Download | Download | Download | Download |
| Legal + Toleranz | Drive: 15 km/h | Sport: 22 km/h | Download | Download | Download | Download |
| Original | Drive: 15 km/h | Sport: 20 km/h | Download | - | - | - |
Xiaomi Mi 5 - Firmware-Versionen
| Version | Geschwindigkeiten | Standard | Zerostart | Tempomat | Zerostart + Tempomat |
|---|---|---|---|---|---|
| Unbegrenzt | Drive: 22 km/h | Sport: Keine Begrenzung | Download | Download | Download | Download |
| Balance | Drive: 15 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| Allround | Drive: 22 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| EU-Version | Drive: 15 km/h | Sport: 25 km/h | Download | Download | Download | Download |
| Legal + Toleranz | Drive: 15 km/h | Sport: 22 km/h | Download | Download | Download | Download |
| Original | Drive: 15 km/h | Sport: 20 km/h | Download | - | - | - |
Xiaomi Mi 5 Pro - Firmware-Versionen
| Version | Geschwindigkeiten | Standard | Zerostart | Tempomat | Zerostart + Tempomat |
|---|---|---|---|---|---|
| Unbegrenzt | Drive: 22 km/h | Sport: Keine Begrenzung | Download | Download | Download | Download |
| Balance | Drive: 15 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| Allround | Drive: 22 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| EU-Version | Drive: 15 km/h | Sport: 25 km/h | Download | Download | Download | Download |
| Legal + Toleranz | Drive: 15 km/h | Sport: 22 km/h | Download | Download | Download | Download |
| Original | Drive: 15 km/h | Sport: 20 km/h | Download | - | - | - |
Xiaomi Mi 5 Max - Firmware-Versionen
| Version | Geschwindigkeiten | Standard | Zerostart | Tempomat | Zerostart + Tempomat |
|---|---|---|---|---|---|
| Unbegrenzt | Drive: 22 km/h | Sport: Keine Begrenzung | Download | Download | Download | Download |
| Balance | Drive: 15 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| Allround | Drive: 22 km/h | Sport: 29 km/h | Download | Download | Download | Download |
| EU-Version | Drive: 15 km/h | Sport: 25 km/h | Download | Download | Download | Download |
| Legal + Toleranz | Drive: 15 km/h | Sport: 22 km/h | Download | Download | Download | Download |
| Original | Drive: 15 km/h | Sport: 20 km/h | Download | - | - | - |
Feature-Erklärungen:
Zerostart Ermöglicht das Anfahren bereits ab 2 km/h durch leichtes Anschieben.
Tempomat Hält die Geschwindigkeit nach 5 Sekunden konstanter Fahrt automatisch. Deaktivierung durch Bremsen.
Sicherheitshinweis
Bei Geschwindigkeiten über 25 km/h sollte die Energierückgewinnung (KERS) auf "Niedrig" oder "Mittel" eingestellt werden. Eine höhere Einstellung kann zu Schäden an Controller oder Akku führen.
Reichweite und Leistung
Die tatsächliche Höchstgeschwindigkeit und Reichweite werden beeinflusst durch:
- Akkustand, -temperatur und -alter
- Fahrergewicht und Beladung
- Straßenbeschaffenheit und Steigungen
- Reifendruck und Wetterbedingungen
Hinweis: Höhere Geschwindigkeiten reduzieren die Reichweite erheblich.
Installationsanleitung
Wichtig: Befolgen Sie die Anleitung exakt in der vorgegebenen Reihenfolge. Der E-Scooter wird erst im letzten Schritt mit dem PC verbunden, um einen vorzeitigen Standby-Modus zu verhindern.
- Adapter mit USB-C Datenkabel an PC anschließen. Noch nicht mit E-Scooter verbinden!

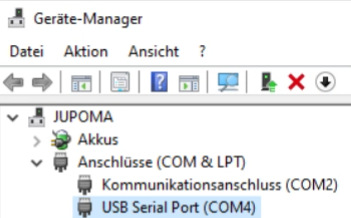

- Im Gerätemanager prüfen, ob der Adapter erkannt wird (sollte als COM-Port erscheinen)

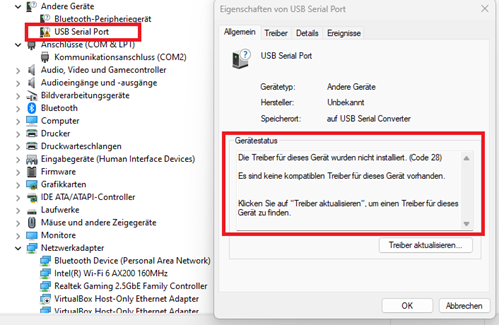

- Falls nicht erkannt: Treiber installieren
Treiber herunterladen
- E-Scooter in PC-Nähe positionieren

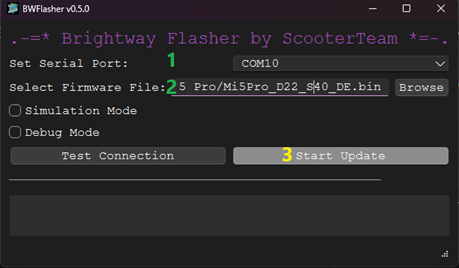

- BW-Flasher Software starten

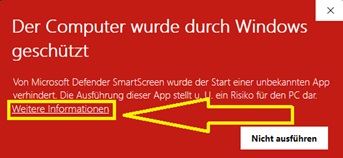

- Windows-Sicherheitswarnung: "Weitere Informationen" → "Trotzdem ausführen"
- COM-Port auswählen (meist COM3) - Dropdown-Menü verwenden!
- "Browse" → Firmware-Datei auswählen → "Start" klicken
- Vier Schrauben am Lenker mit 3mm Innensechskant entfernen
- E-Scooter und Licht einschalten
- Lenker herausziehen und Steckverbindung vorsichtig lösen

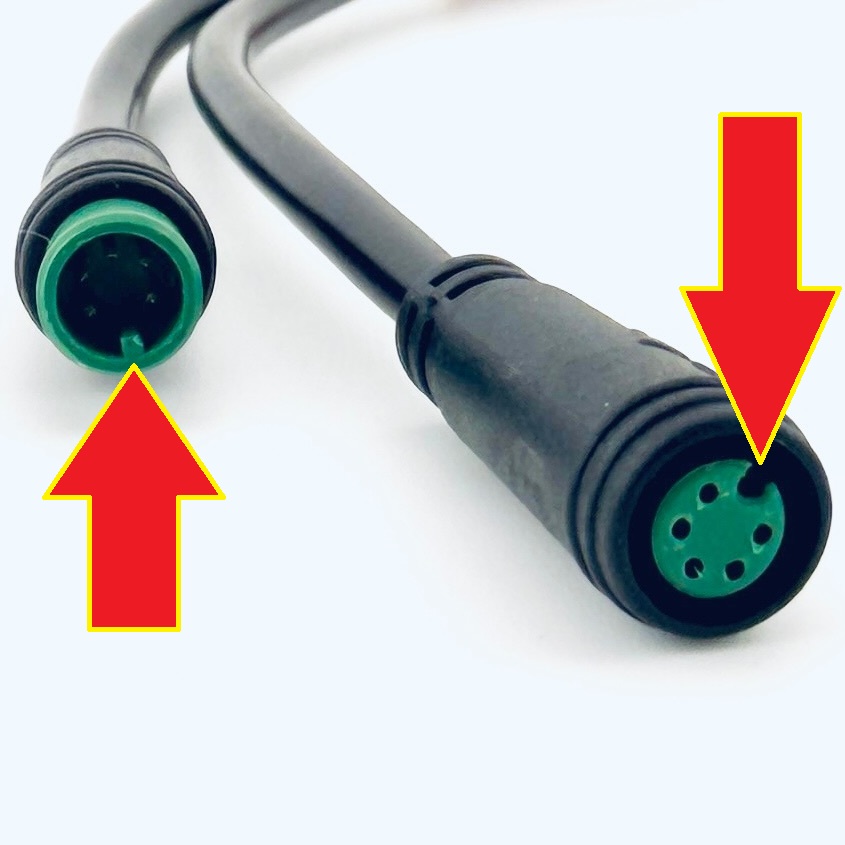

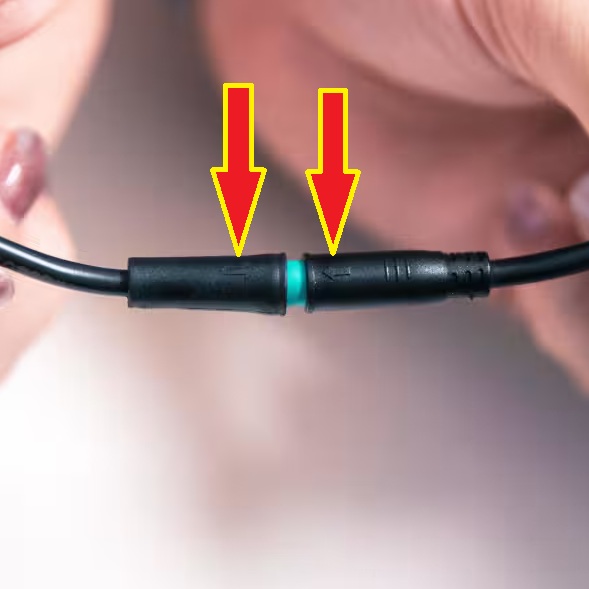

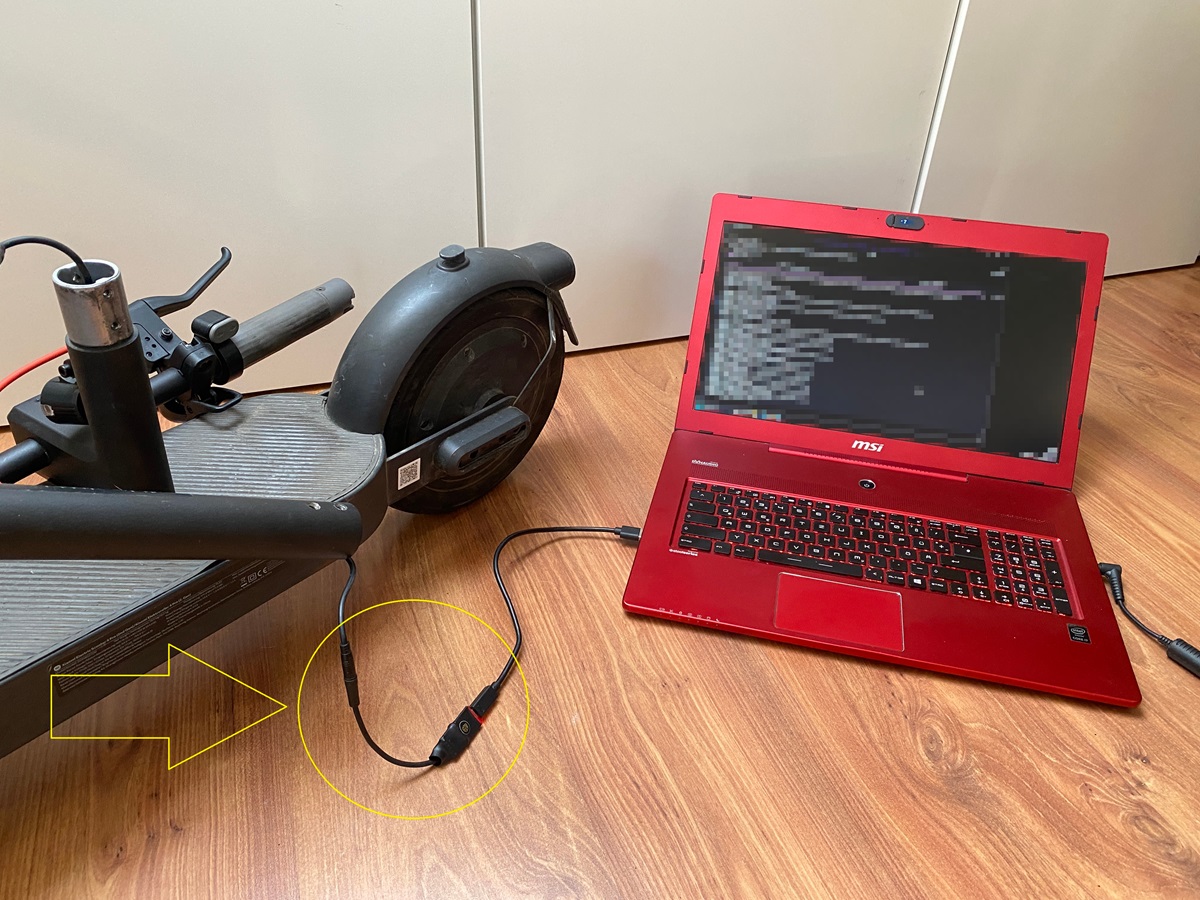

- Sehr vorsichtig Adapter mit E-Scooter verbinden. Pfeile müssen übereinstimmen!

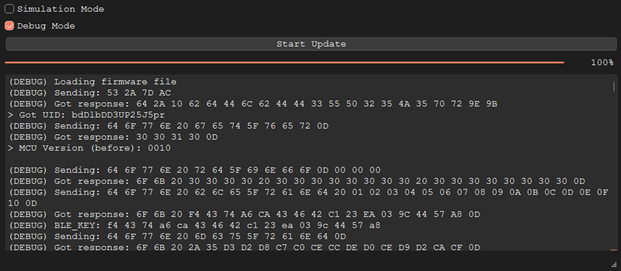

- Update startet automatisch (3-5 Minuten)
- Bei 100%: Adapter entfernen, Lenker wieder anschrauben

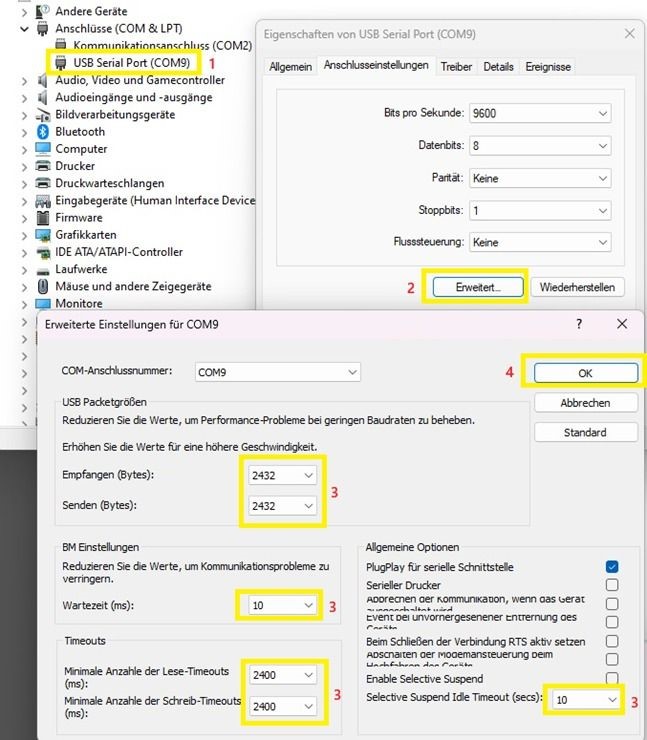

Übertragungsgeschwindigkeit anpassen
Bei Fehlermeldungen ("CRC FAIL", "Unexpected response") kann die Baudrate im Geräte-Manager reduziert werden. Ein Verbindungsabbruch während des Updates beschädigt den E-Scooter nicht.
Erweiterte Optionen
Firmware selbst modifizieren

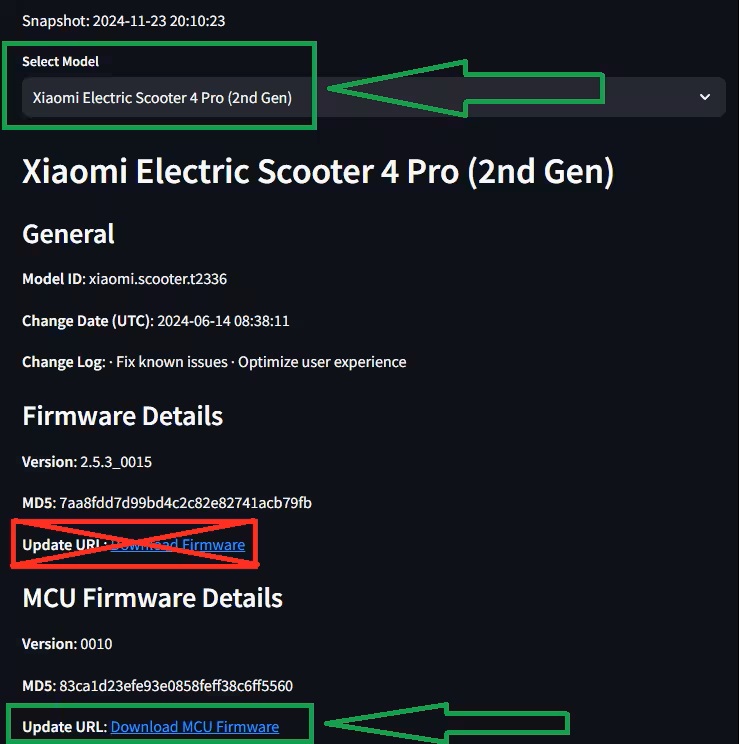

- Original-Firmware von mi-fw-info.streamlit.app herunterladen

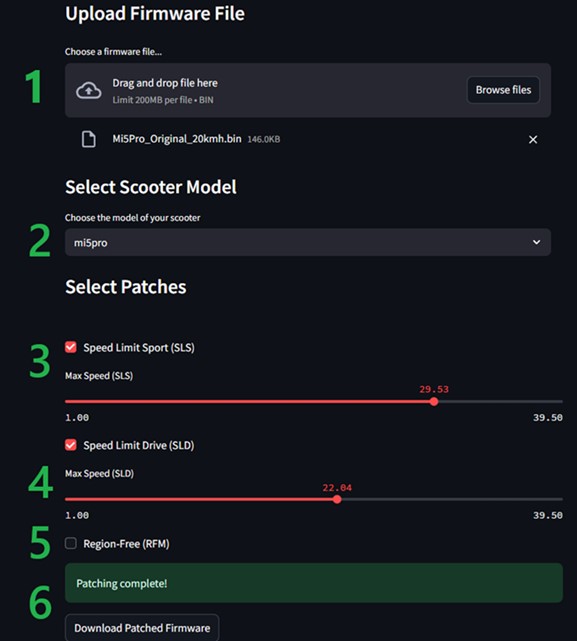

- Firmware-Patcher auf bw-patcher.streamlit.app verwenden
- MCU Firmware auswählen und Parameter anpassen
- Region-Feature (RFM) deaktiviert lassen (Rücklicht-Blinken beim Bremsen)
Problemlösung & FAQ
Nach der Modifikation in der Xiaomi Home App die Einheit von km/h auf mp/h umstellen. Die Einheit am Display abkleben - 20 mp/h entspricht etwa 32 km/h.
Software-Lösung: Firmware mit maximal 29 km/h verwenden.

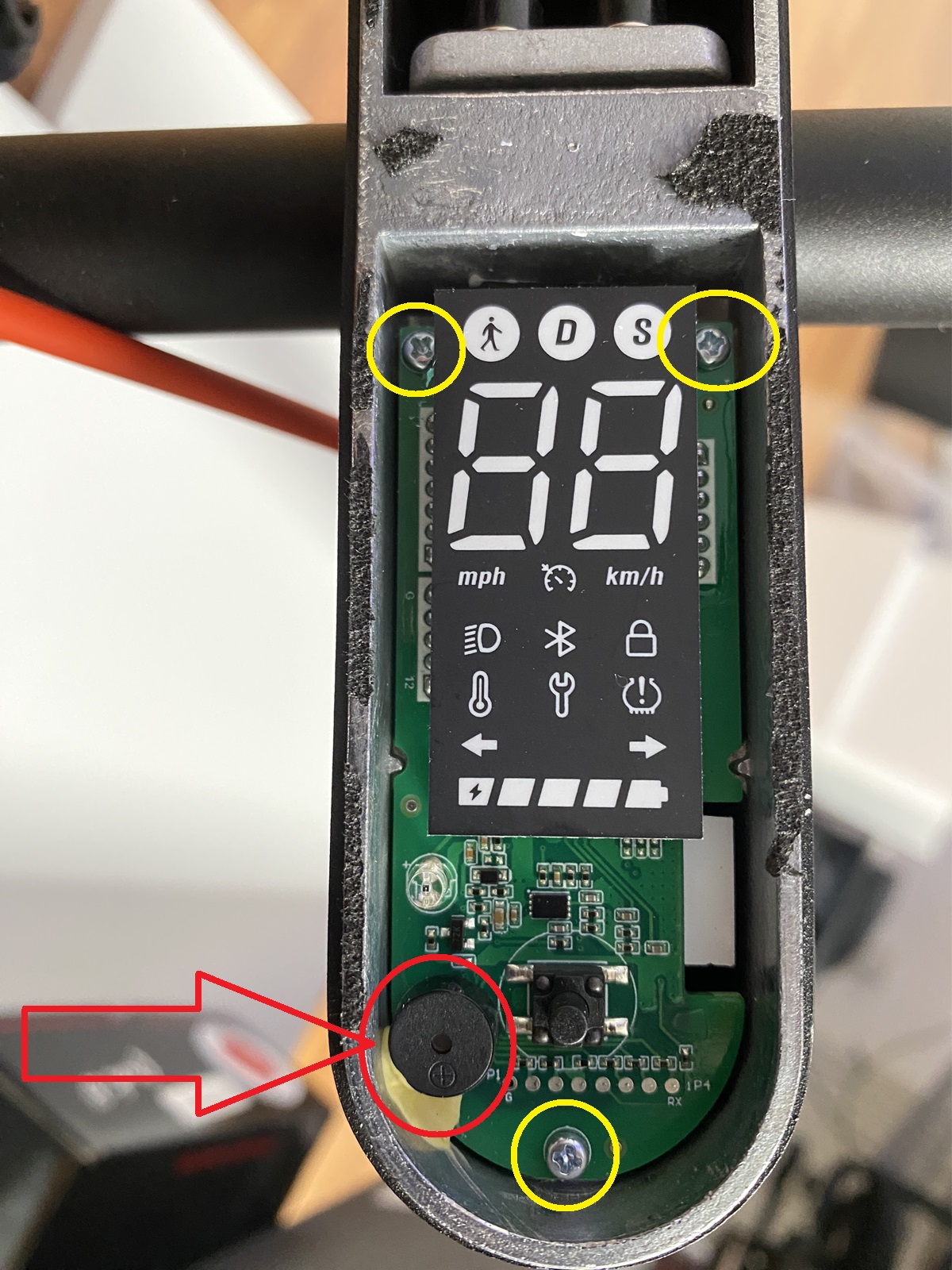

Hardware-Lösung: Display öffnen, Piezo-Lautsprecher entfernen oder abkleben. Nachteil: Alle akustischen Signale entfallen.
Firmware-Installation wiederholen.

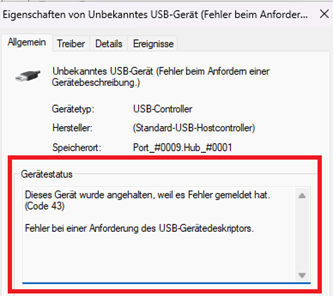

USB-C Datenkabel verwenden (kein reines Ladekabel).
- Adapter-Erkennung im Gerätemanager prüfen
- USB-C Datenkabel verwenden
- Debug-Modus deaktivieren
- Reihenfolge beachten: Erst PC, dann E-Scooter verbinden
- E-Scooter und Licht müssen eingeschaltet sein
Ursache 1: E-Scooter ausgeschaltet - Einschalten und neu verbinden

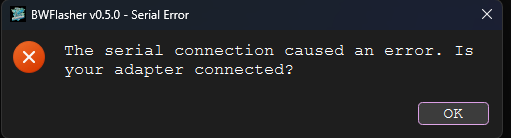

Ursache 2: COM-Port blockiert - PC neustarten, BW-Flasher nur einmal starten
MCU-Firmware verwenden, nicht die reguläre Firmware von mi-fw-info.streamlit.app
Datenkabel-Pin verbogen. Mit Pinzette vorsichtig richten.
Ja, durch Firmware-Modifikationen erlischt die Herstellergarantie.
Modifizierte E-Scooter sind nicht für den öffentlichen Straßenverkehr zugelassen.
Ja, durch Installation der Original-Firmware.
Technisch nein, da nicht KBA-geprüft. Liegt jedoch im 10% Toleranzbereich.
Maximale Geschwindigkeit auf 29 km/h begrenzen, KERS auf niedrig einstellen. Höhere Belastungen können den Controller beschädigen.
