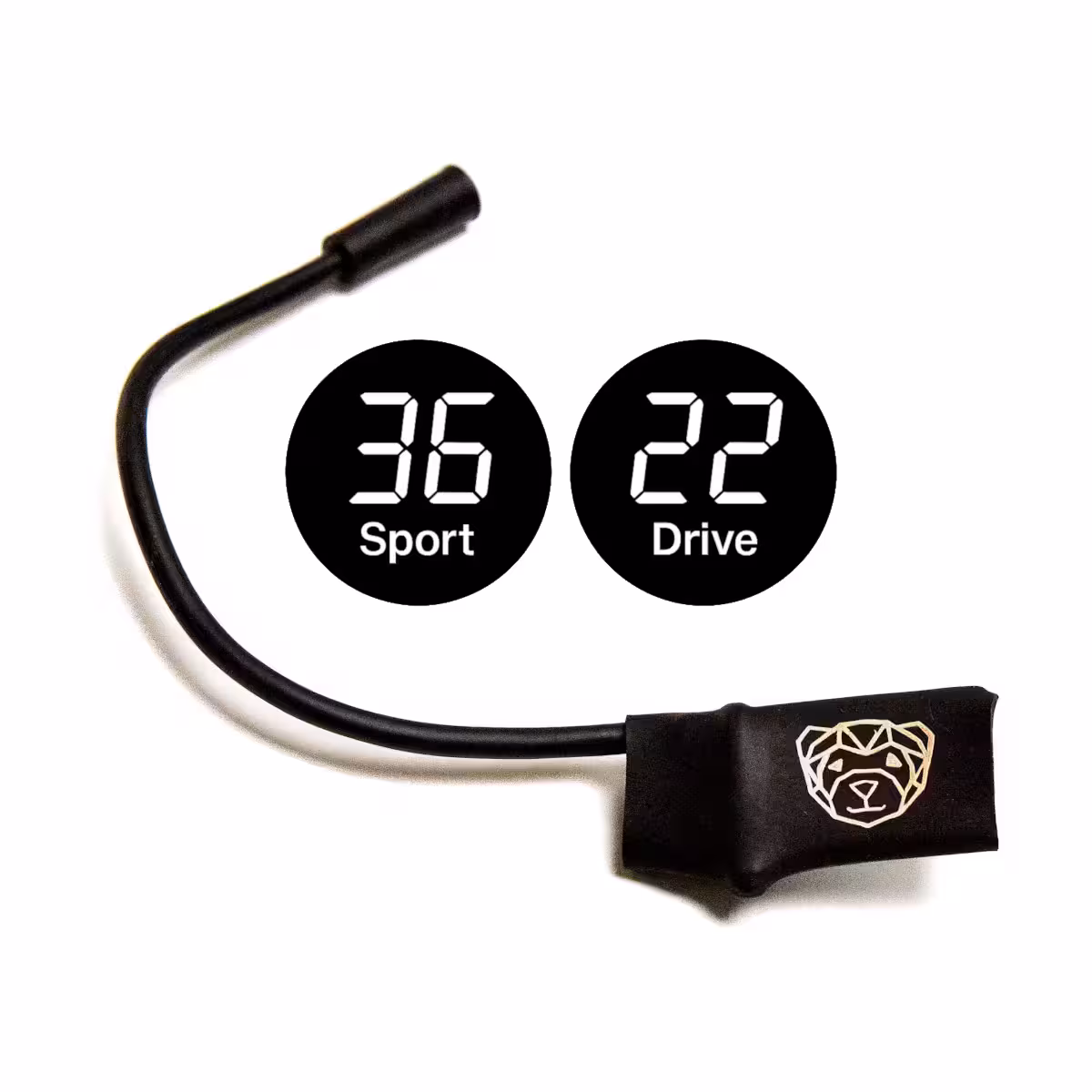

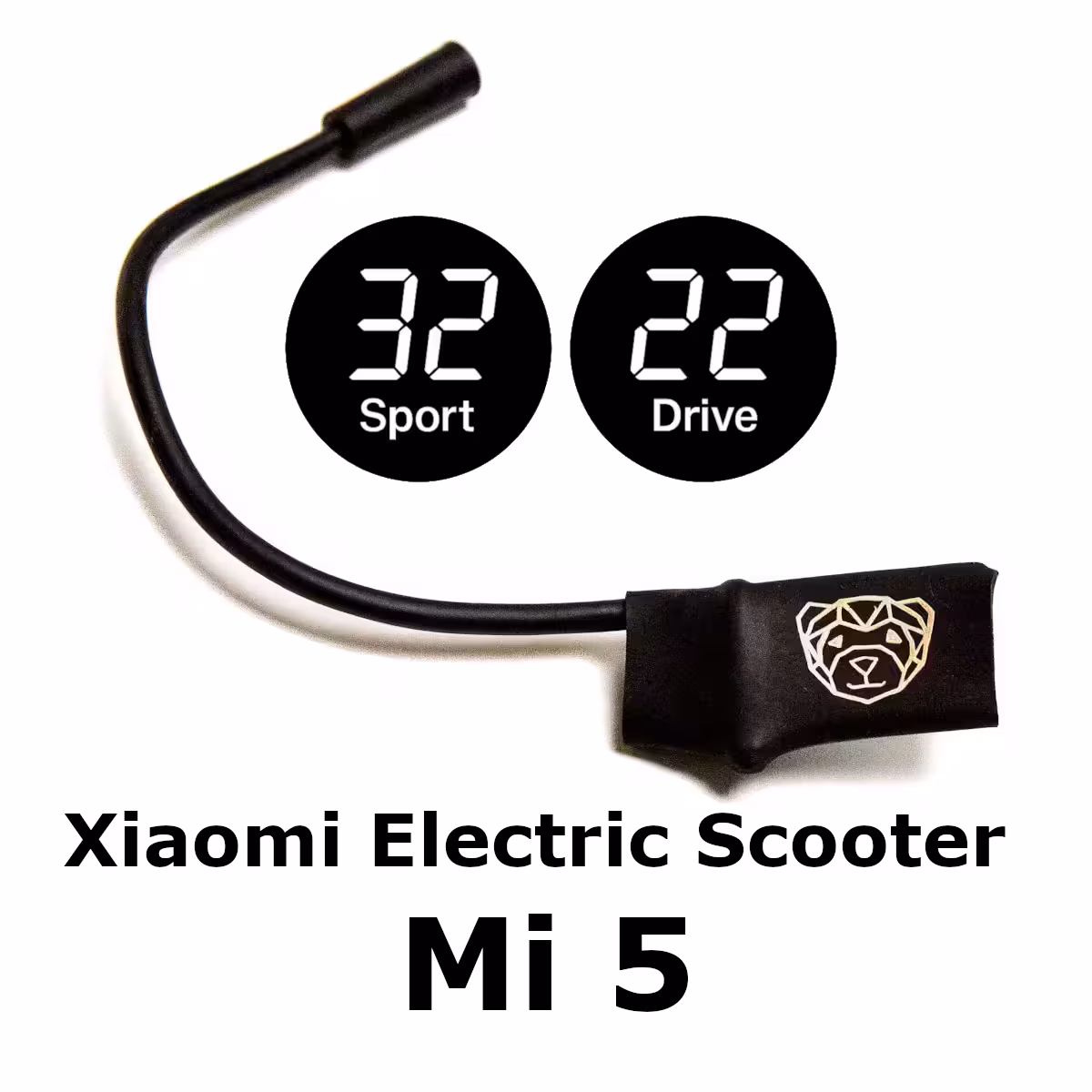

Jupoma Xiaomi 5 Tuning Adapter

Wichtiger Hinweis: Das ist kein Tuning-Chip!

Dieser Adapter ist kein Tuning-Chip. Der Adapter dient ausschließlich der Kommunikation zwischen E-Scooter und Computer.

Wichtiger Hinweis: Wir vertreiben weder Software noch leisten wir technischen Support für Anwendungen Dritter.
Wir stehen in keiner geschäftlichen Verbindung zu externen Softwareentwicklern. Die Verwendung dieses Adapters erfolgt ausschließlich zu Bildungs- und Forschungszwecken.

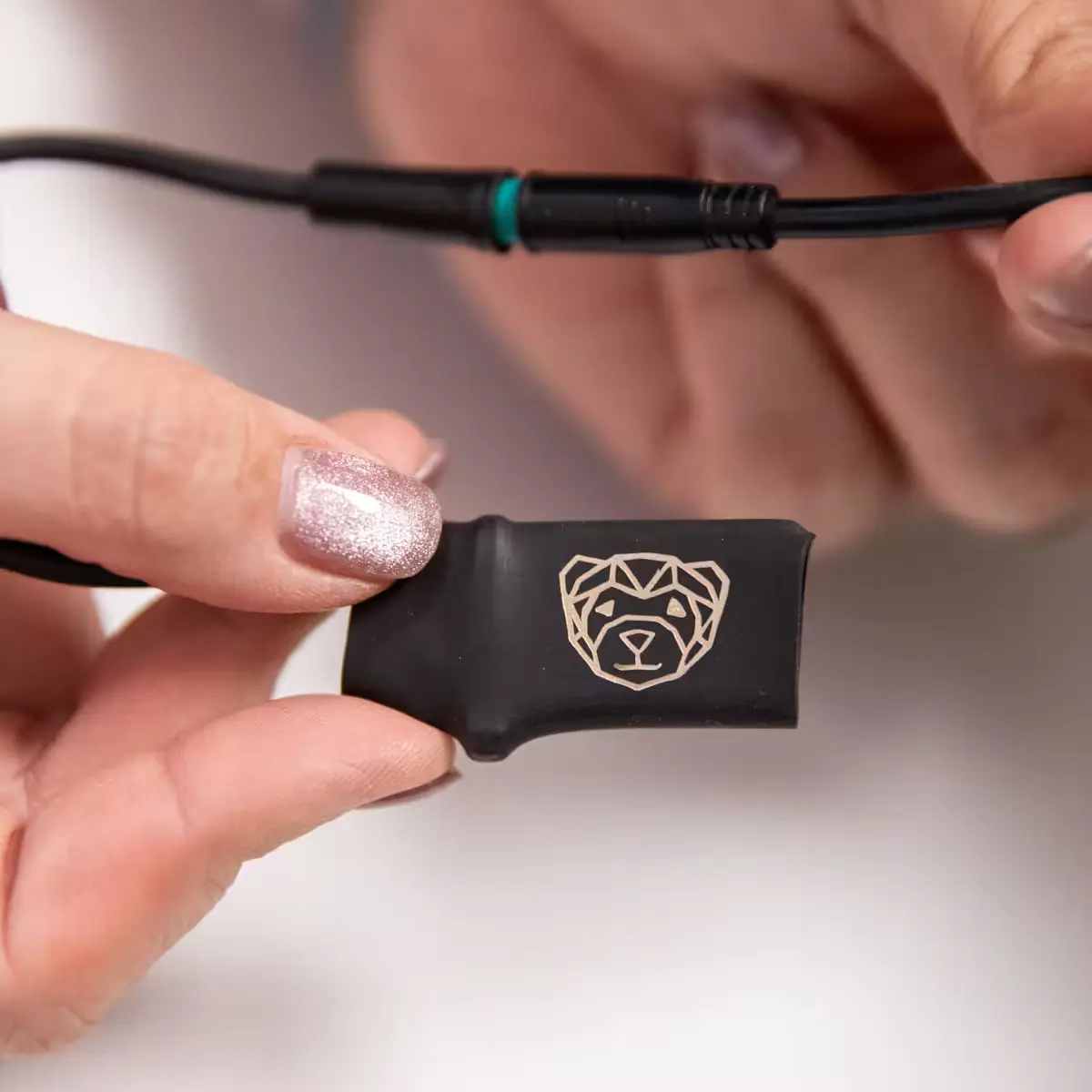

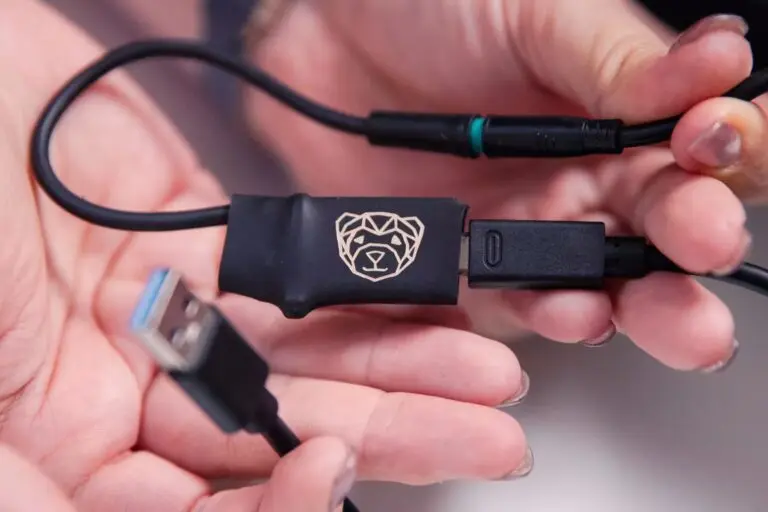

Was ist steckt im Jupoma Xiaomi 5 Tuning Adapter?

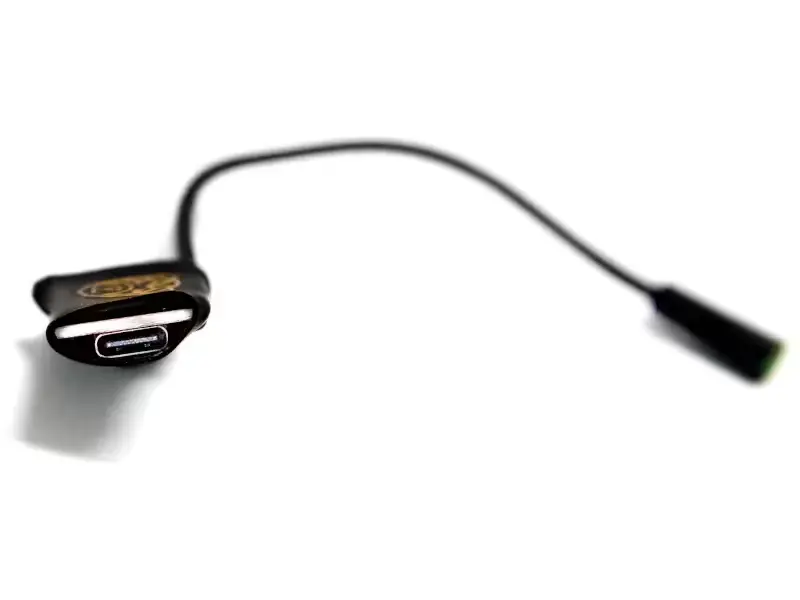

• • FS232RL TTL Wandler mit USB-C (Windows 11 kompatibel).

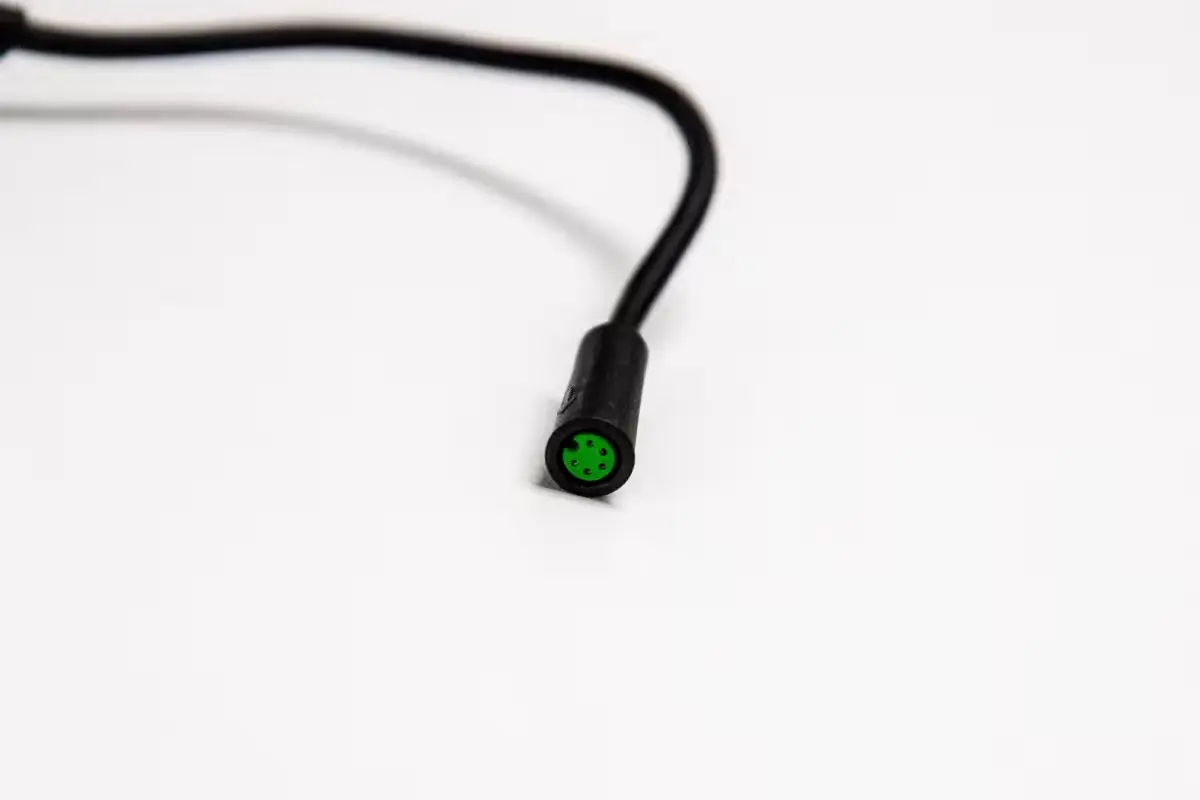

  • M7 Juliet 5-Pin-Kabel (weiblich)
  • Fest verlötet mit Zugentlastung für erhöhte Haltbarkeit.
  • Im Schrumpfschlauch geschützt vor äußeren Einflüssen.
  • Jeder Adapter wird vor dem Versand auf Funktion getestet.
    Nur echt mit Jupoma Logo!

Muss ich den Jupoma-Adapter kaufen?

Nein, du kannst alternativ einen FT232RL TTL-Wandler und ein passendes M7 Juliet-Kabel erwerben und die Verbindung selbst zusammenlöten.
Der Jupoma-Adapter erleichtert diesen Schritt, da er den aufwendigsten Teil des gesamten Prozesses bereits für dich erledigt.

Gerne helfen wir beim Bau deines Adapters!

RT232RL TTL Wandler selber bauen Anleitung und Verkabelung

Falls du keinen fertigen Jupoma-Adapter kaufen möchtest, bieten wir dir hier eine kostenlose Anleitung zur Herstellung unseres Adapters an.

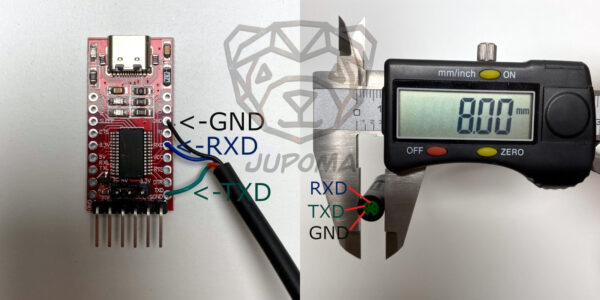

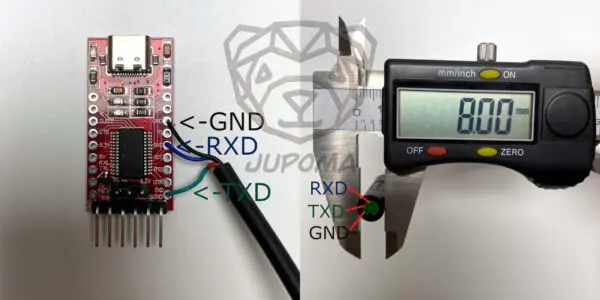

Verkabelungsansicht:

Die Farben deines Kabels können je nach Hersteller variieren und möglicherweise von unseren abweichen.

Aber Achtung: Der Eigenbau erfordert einiges an Werkzeug, Zeit und Geschick. Wenn du bereits alle Werkzeuge besitzt, viel Geduld hast und Spaß am Basteln findest, kannst du es ausprobieren.

Benötigtes Material und Werkzeug:

• • eBay Link -> FTDI Adapter USB auf TTL Serial Modul FT232RL Chip
  • 5-Pin M7 Female Julet Cable (Wichtig: Kein M8 kaufen!, M6 lässt sich verwenden wenn man vom Kabel etwas wegschneidet)
  • Abisolierzange (Optional)
  • Lötkolben
  • Bleifreies Lötzinn
  • Multimeter
  • eBay Link -> Dritte Hand
  • (Optional: 18 mm Schrumpfschlauch und Kabelbinder)
  • Etwas Zeit

Wenn dir das zu kompliziert erscheint, erleichtert dir unser fertiger Adapter den Prozess erheblich, einfach bestellen, anschließen, fertig!

Benötigte Hardware

• • Xiaomi 5 oder Xiaomi 4 Pro (Gen2) E-Scooter
  • Jupoma Tuning Adapter, oder ein selbst gebauten FT232RL TTL Wandler
  • Windows PC mit Windows 10 oder 11
  • USB-C Datenkabel
  • 3-mm-Innensechskantschlüssel (im Lieferumfang
  • des E-Scooters enthalten)

Windows 10 & 11 Treiber für den Adapter

Windows Treiber für den Adapter

Benötigte Software:

Software wird von uns nicht mitgeliefert. Bitte informieren Sie sich eigenständig über verfügbare Anwendungen für Ihren Anwendungszweck.

Beispiel: Modifizierte E-Scooter Firmware aufspielen

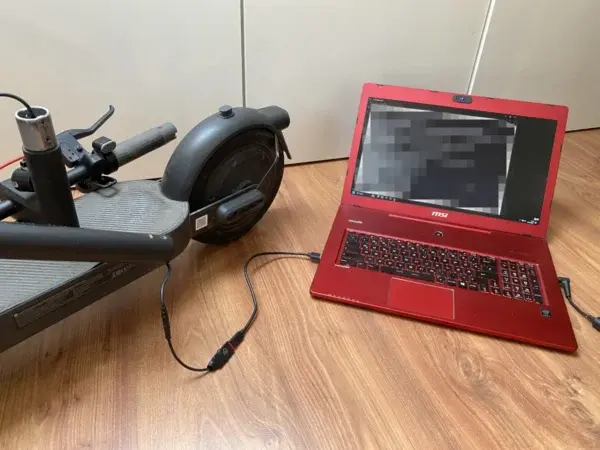

1. 1. Stelle den E-Scooter in die Nähe deines PCs, sodass du ihn bequem mit einem USB-C-Kabel und dem Jupoma Tuning-Adapter erreichen kannst.
   2. Entferne die vier Schrauben des Lenkers mit dem 3-mm-Innensechskantschlüssel, der dem E-Scooter beilag.
   3. Schalte den E-Scooter ein.
   4. Zieh den Lenker heraus und löse vorsichtig die Steckverbindung zwischen Lenker und E-Scooter

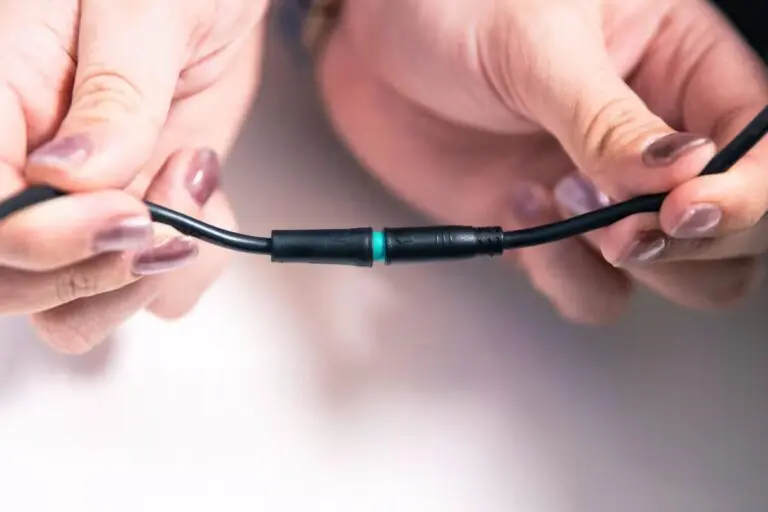

   5. Verbinde sehr vorsichtig den E-Scooter mit dem Jupoma Xiaomi 5 Tuning-Adapter und achte darauf, dass die zwei Pfeile auf den Kabeln übereinstimmen.
   6. Starte eine Software zum aufspielen einer modifizierten Firmware.

1        Hilfe & Problemlösungen (FAQ)

1.1     Verliere ich die Garantie?

Ja.

1.2     Darf ich damit im öffentlichen Straßenverkehr fahren?

Auf keinen Fall.

1.3     Kann das Tuning rückgängig gemacht werden?

Ja, indem eine unmodifizierte Software aufgespielt wird.

1.4   Darf ich die 22km/h Software fahren?

Streng genommen nein, da diese Software nicht vom KBA geprüft wurde. In der Praxis sind 22km/h aber noch in der 10% Toleranz.

1.5   Kann ich mit höheren Geschwindigkeiten meinen E-Scooter beschädigen oder zerstören?

Ja.
