Nun hat es auch meinen 4 Pro der ersten Generation aus dem Jahr 2022 getroffen: Das Rücklicht ist defekt – und das nur knapp zwei Jahre nach dem Kauf. ☹ Vielleicht war es schon länger kaputt, aber aufgefallen ist es mir erst jetzt, in der dunklen Jahreszeit.
Messung 1 Systematisches Vorgehen.
- Den E-Scooter umdrehen und das Rücklicht am Schutzblech abmontieren.
- Mit einem Multimeter die Spannung am Kabel messen.
- Liegt die Spannung unter 5V, ist der Controller die Ursache des Fehlers.
- Liegt die Spannung bei 5V, ist das Rücklicht defekt.
In meinem Fall lag die Spannung bei etwa 2,3V. Unter leichter Belastung durch einen 10kOhm-Widerstand sank die Spannung auf 0,7V ab.
Ergebnis: Solche Werte deuten darauf hin, dass der Fehler am Controller liegt, da die Spannung nicht stabil bleibt und unter den erforderlichen 5V liegt.
Messung 2: Controller überprüfen

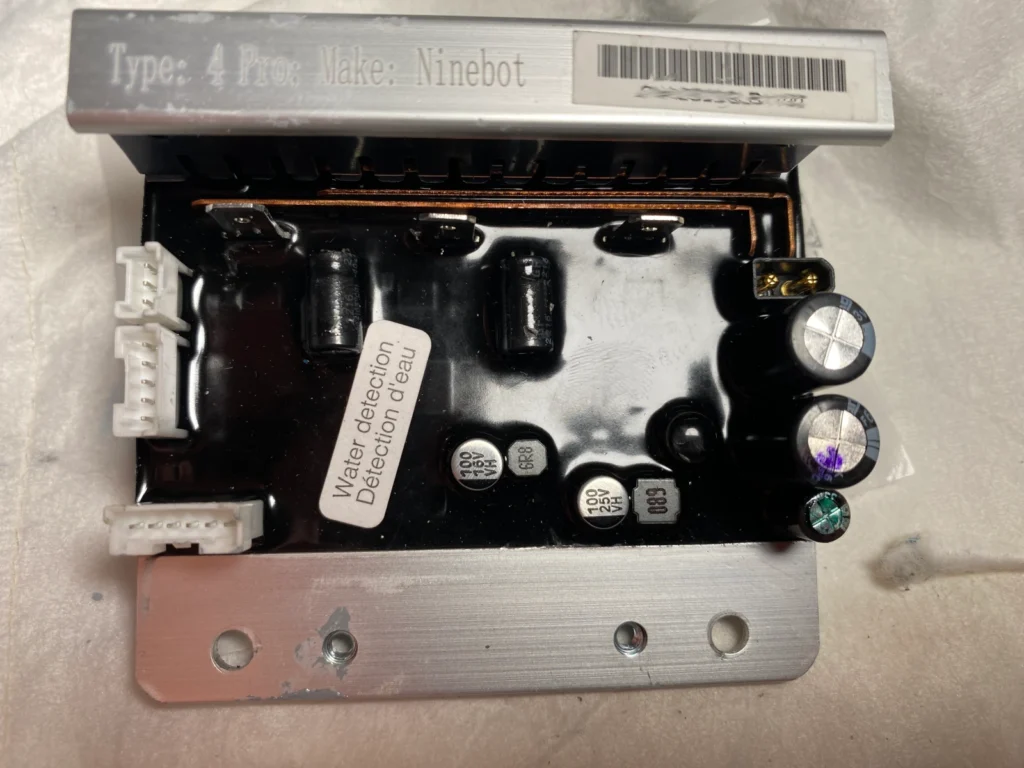

- Bodenplatte entfernen und Controller ausbauen
Um den Controller zu prüfen, muss zunächst die Bodenplatte des E-Scooters entfernt werden. Anschließend wird der Controller ausgebaut. - Bereich für die Lichtsteuerung freilegen

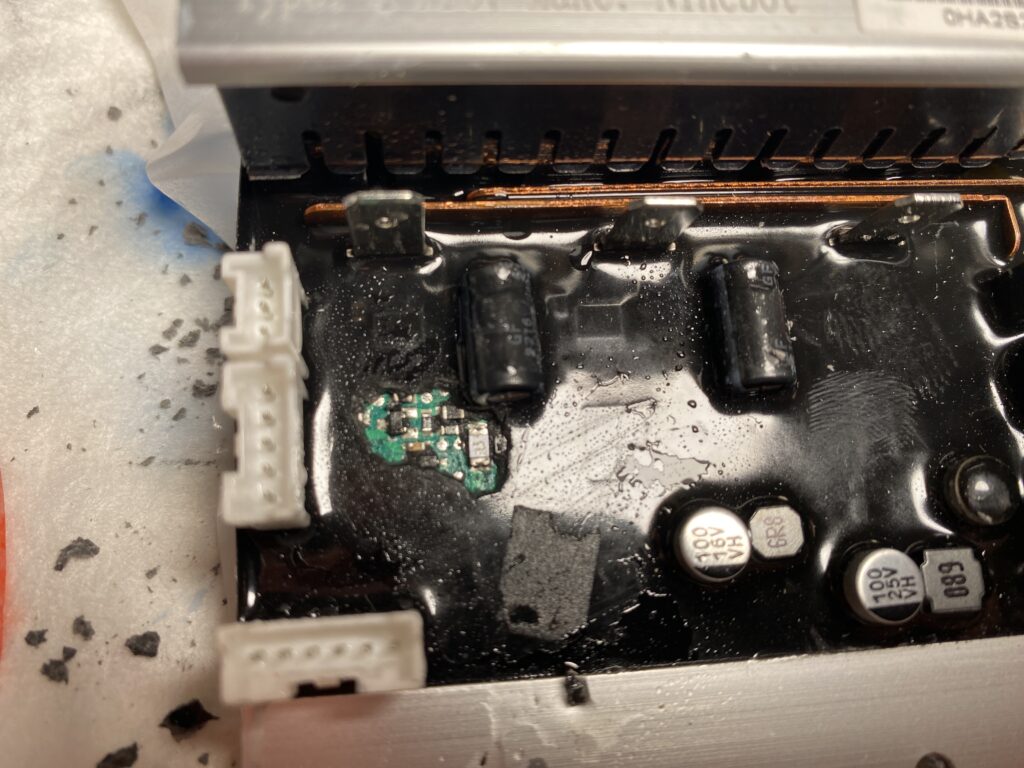

- Der Bereich, der für das Schalten des Lichts verantwortlich ist, muss freigelegt werden.
- Da ich aus einem früheren Projekt bereits wusste, wo sich dieser Bereich befindet, konnte ich gezielt vorgehen.
- Prüfung der Bauteile

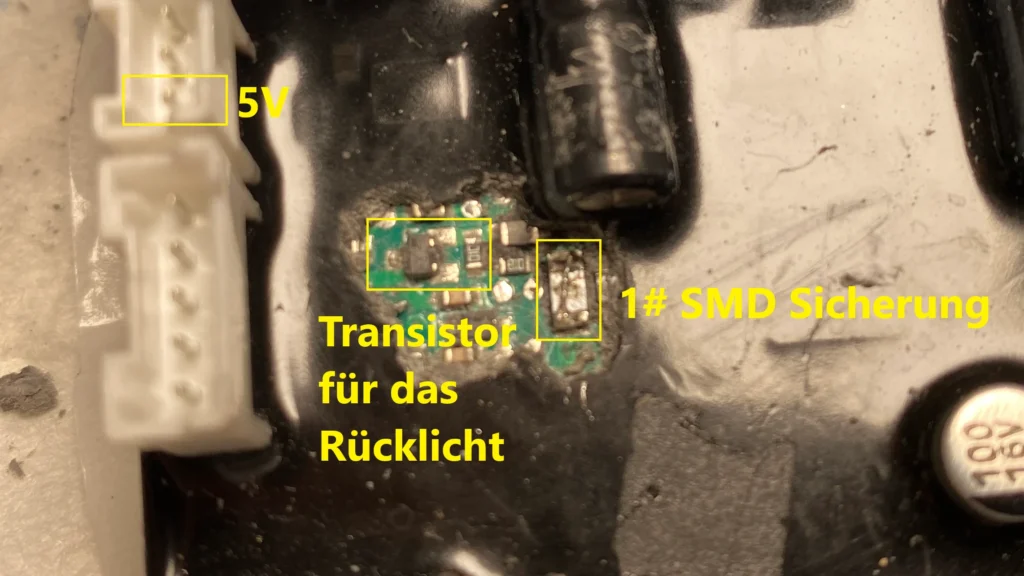

- Der Transistor, der für das Schalten des Rücklichts zuständig ist, wurde überprüft: Kein Kurzschluss festgestellt.
- Die SMD-Sicherung (1#) wurde gemessen und als hochohmig identifiziert.
- Ursache: Die Sicherung war durchgebrannt, was die niedrige Spannung am Rücklicht erklärt.
- Vorläufige Reparatur

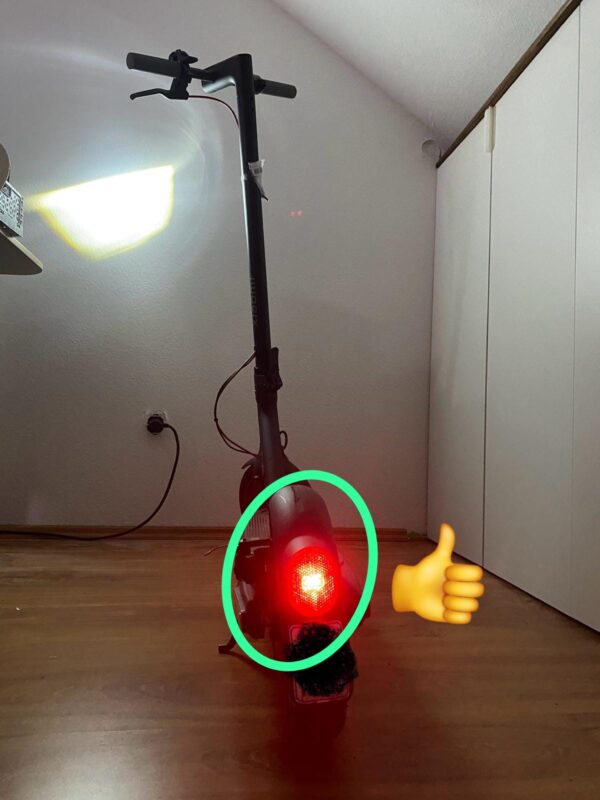

- Zum Testen habe ich die SMD-Sicherung durch ein Stück Draht überbrückt. Achtung: Dies ist nur für Testzwecke geeignet und keine dauerhafte Lösung.
- Die defekten Sicherungen habe ich nachbestellt, um eine fachgerechte Reparatur durchzuführen.
Zusätzlicher Hinweis:
Falls der E-Scooter keinerlei Funktion mehr zeigt, könnte ein Kurzschluss im Transistor vorliegen. Dies kann die gesamte 5V-Versorgung lahmlegen und den E-Scooter funktionsunfähig machen.
Hinweise zur Fehlerbehebung:
Ich biete auch an, den Controller für 30 € zu reparieren und den Versand auf meine Kosten zu übernehmen.
Sollte jemand ein ähnliches Problem haben, lässt es sich auf diese Weise beheben.
